新科KFR-23GWE空调整机不工作

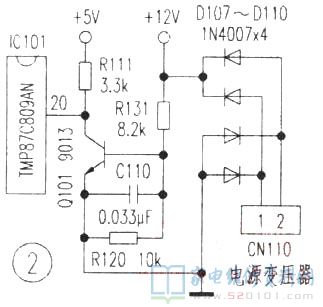

问题检修：当出现问题灯闪亮时，按应对开关2秒钟后蜂鸣器叫一声，问题灯、运行灯和定时灯均点亮。依据新科KFR-23GWE型指示灯组合显示问题的意思可知，属无同步测试信号。同步测试信号电路见附图2所示。测量主控芯片IC101 20脚电压为0V，测电阻R111的+5V端电压正常，测量+12V端电压正常，因此怀疑R111有开路现象。断开R111的一只引脚，用电阻挡测量阻值为3．3k，属正常，并分别检查R120、R131和C110均属正常，所以怀疑三极管Q101有问题。经检查确认Q101的c—e极之间阻值接近于短路，将它更换后试机，整机恢复正常工作。
