接修一台海信TLM40V68PK液晶电视，该机待机时红灯亮;遥控或键控二次开机后蓝灯亮，机内有继电器吸合声，但黑屏无声。依据状况判断电源板副电源工作正常，主板CPU控制正常。该电源板主电源芯片是NCP1396AP，PFC芯片是MC33262。
二次开机后，测PFC滤波电容C810两端电压为390V，说明PFC电路已经工作，但主电源12V、18V、24V无输出电压。本机主电源不工作可能缘由有:负载过重，过流过压保护，芯片没vcc工作电压或vCC电压过低过高，芯片坏。
测主电源输出电压对地都没短路现象。把电源板拆下脱机修理，为安全起见，将交流电源用调压器调到AC150V，在PFC滤波电容上并联一个假负载，在电源板PWON端加5V电压，这个时候测主电源3组输出正确，难道负载有问题?将电源板再装上机器开机，图声都正常，但装上后盖后试机，问题重现。对比发现，前后两次试机唯一的不同是交流电源电压有变化，即在AC220V下不开机，在AC150V下能开机。AC150V下能开机说明:主板正常而且能持续发出PWON信号，电源负载也正常，PFC电路能稳定输出390V电压，主电源芯片NCP1396也应该正常，唯一值得怀疑的就是NCP1396的供电。

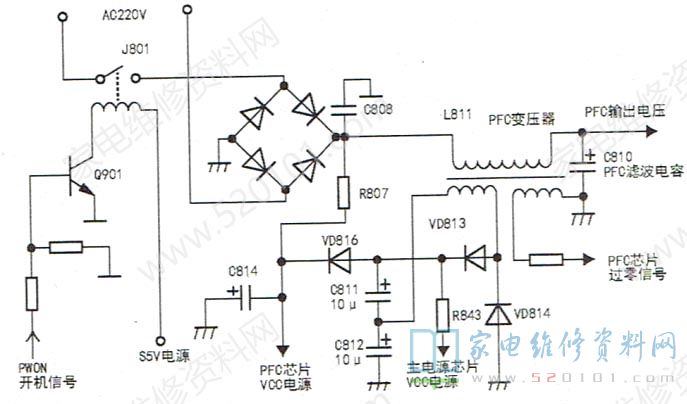

NCP1396的12脚是vCC供电端，通常电路主电源芯片工作电源是由副电源通过开待机控制管供电，本机主电源芯片供电方法有点特殊:它在PFC变压器上增加了一个辅助绕组，VD813、VD814和C811、C812组成倍压整流电路，通过R843给芯片供电，如图1所示。
监测A点电压，在220V交流电压下，A点电压不到10V，主电源不工作;在150V交流电压下，该点电压升到12V，主电源工作后再升到15V。
该电源开机步骤如下:主板发出PWON信号后，Q901导通.继电器J801吸合，交流电源经桥式整流后，再通过R807降压、C814滤波后给PFC芯片供电。PFC芯片工作后，PFC变压器L811辅助绕组感应电压经上述倍压整流电路得到vcc电压，再通过VD816接替R807给PFC芯片供电，vcc电压同时给主电源芯片供电，整机开始工作。
在AC220V供电下，因为vcC电压过低引起主电源芯片不工作，那为什么在AC150V供电下vCC电压会上升使主电源工作呢?这和PFC电路的工作特征有关，PFC是一个提升功率因数的电路，它把桥式整流后脉动的直流电压提高到390V左右，同时具备稳压功能，即输入的交流电源电压越低，需要PFC电路提高的电压就越大，在同样负载状况下PFC电路的输出电流就要增加，即通过L811的电流就变大，辅助绕组的感应电压就会升高。
VCC电压过低的容易见到缘由有两个; 一是vCC负载过重，二是倍压整流电路有问题。前者因主电源芯片在AC150V下能正常工作基本可以排除。在路测量vD813、VD814的正向电阻正常，拆下C811.C812测容量，一个为3uF，一个为7uF，全部换为10uF电容后vcC在主电源启动时为15V，正常工作时为18V，问题排除。本机的vCC电源为什么要用倍压整流电路?笔者是如此觉得的:由于通过PFC变压器的不是标准的正弦波电流，辅助绕组上的正负半周电压是不对称的，用倍压整流电路这一特征可以防止vCC电压升得太高，如此理解是不是正确敬请各位斧正。
编者注:本文介绍的PFC校正集成块供电方法与其他商品有较大不同，值得广大修理者借鉴。
