接修一台海信LED49K300U型液晶电视，开机后黑屏，但伴音正常。拆开机壳，目测电源二合一板上没有明显异常的元件。摘下电源二合一板，先用220V灯泡对主滤波电容C860放电，然后用万用表电阻挡在路测量恒流电路中的主要元件，未发现异常。粗略测试背光恒流变压器次级电路，也未发现异常。

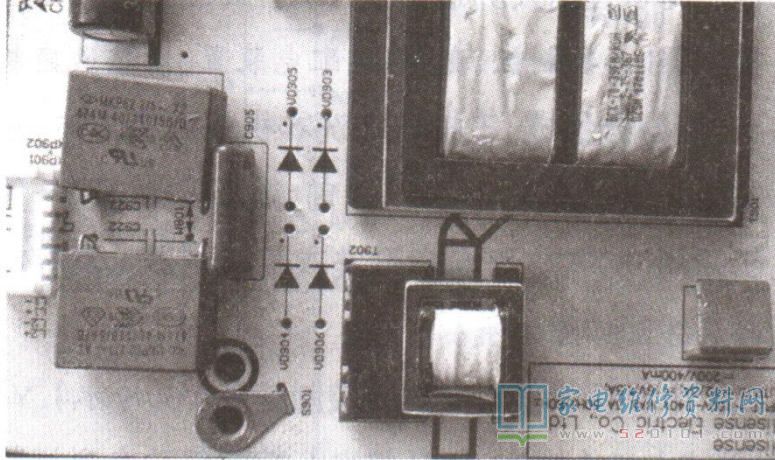

将电源二合一板装回电视机，恢复各接插件，通电，开机时迅速测量插座XP901，L1+、L2+端对地电压，均为0V。依据经验，怀疑背光电压整流二极管VD903~VD906中某只短路。为预防问题复发，拆下VD903~VD906，如图1所示，将它全部换新，上电试机，图声正常，问题排除。
