| TDA8362/1彩电亮度处置电路的检修（二） |

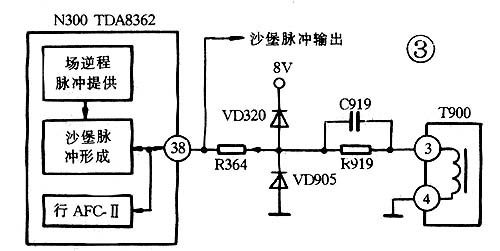

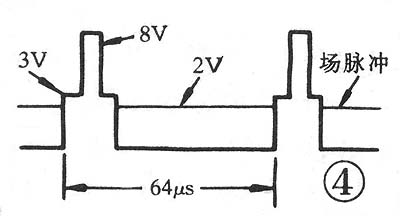

| 2．沙堡脉冲异常导致亮度问题 “沙堡脉冲"是一种电压脉冲，是飞利浦机心中的一个要紧信号，在其他日本生产彩电机心中则很少见。电路中，沙堡脉冲由行、场逆程脉冲根据肯定的方法组合而成，传递给每个集成电路，向它们传递目前图像扫描等电路工作状况信息。比如，飞利浦机心把沙堡脉冲传给画中画处置电路?，就能达成画中画的显示，而以前日本的机心一般要向画中画电路传输行、场两个逆程脉冲信号。 对于视频信号处置，沙堡脉冲用于亮度钳位过程、色同步离别过程、PAL开关控制、行扫描相位控制等。假如沙堡脉冲异常，就会干扰亮度钳位，从而出现包含黑屏在内的亮度异常问题。沙堡脉冲常识是飞利浦机心的要紧内容，应当引起新手的充分看重。 N300的沙堡脉冲信号可在（38）脚得到，有关电路如图3所示。

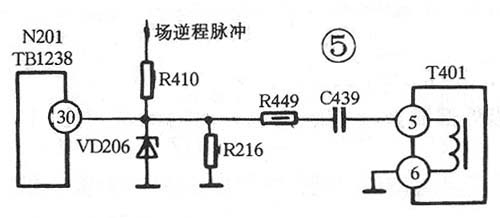

检修经验证明，假如N300的（38）脚对地短路，一般看不到屏幕上有异常表现；但假如该脚出现开路性的问题，就会出现黑屏但字符显示正常的问题。问题出现时，该脚的电压将上升，但在用万用表测量该脚期间，屏幕上可能出现图像。 了解了问题产生根源，也就有知道决问题的方法。这个时候要细心检查．N300的（38）脚外部电路，查找有无开路的元件或者断裂的铜箔。 除此之外，假如有其他缘由导致N300的（38）脚电压升高，比如VD320反向漏电，也会带来同样的问题。检查时以⑧脚电压升高作为出发点，逐个排除可能是什么原因，并最后排除问题。 3．沙堡脉冲导致的其他问题 ． 既然沙堡脉冲这么要紧，怎么样检修由它带来的问题呢? 比如，一台海信’FC2175型彩电出现蓝背景异常问题：在TV状况蓝背景屏面左边1／4和右边1／5之间有非常大的雪花状颗粒。AV蓝背景正常。此机心中沙堡脉冲电路如图5所示。
4．无图像 无图像问题应不同于“无光栅"，这个时候彩电光栅形成条件都拥有，因为亮度信号处置异常才不可以产生图像，所以检查的范围是整个视频信号的通路，包含高、中频信号处置和亮度信号处置电路。 海信TC2536型彩电设有AV输人、输出端子，借助这类端子判断问题出在什么地方很有效。比如，测量AV输出端子的信号正常，表明高、中频信号处置电路正常。假如从AV输入信号正常，则不必考虑亮度、色度信号处置电路。假如AV输人、输出都正常，则问题范围就是AV切换电路；假如都不正常，则需要检查电源等一同原因。假如判断结果是高、中频电路异常，请根据前面有关介绍检查。若是视频信号处置电路问题，也可以用信号注入法迅速检查。第一从N300的（13）脚注人信号，假如屏幕上有明显反应，就能根据上面的“黑屏，但字符显示正常"问题的排除办法来检查，不然检查N300的⑦～（13）脚之间的电路。主要检查N402的⑩脚电压是不是为8V以上的高电平，V404、V405管每个引脚电压是不是正常。检修实践中以V404、V405损毁经常见到。 假如读者手头有完整的线路图，也可以参照图上标注的各晶体管引脚电压进行检查，便捷地找到问题缘由。 |
