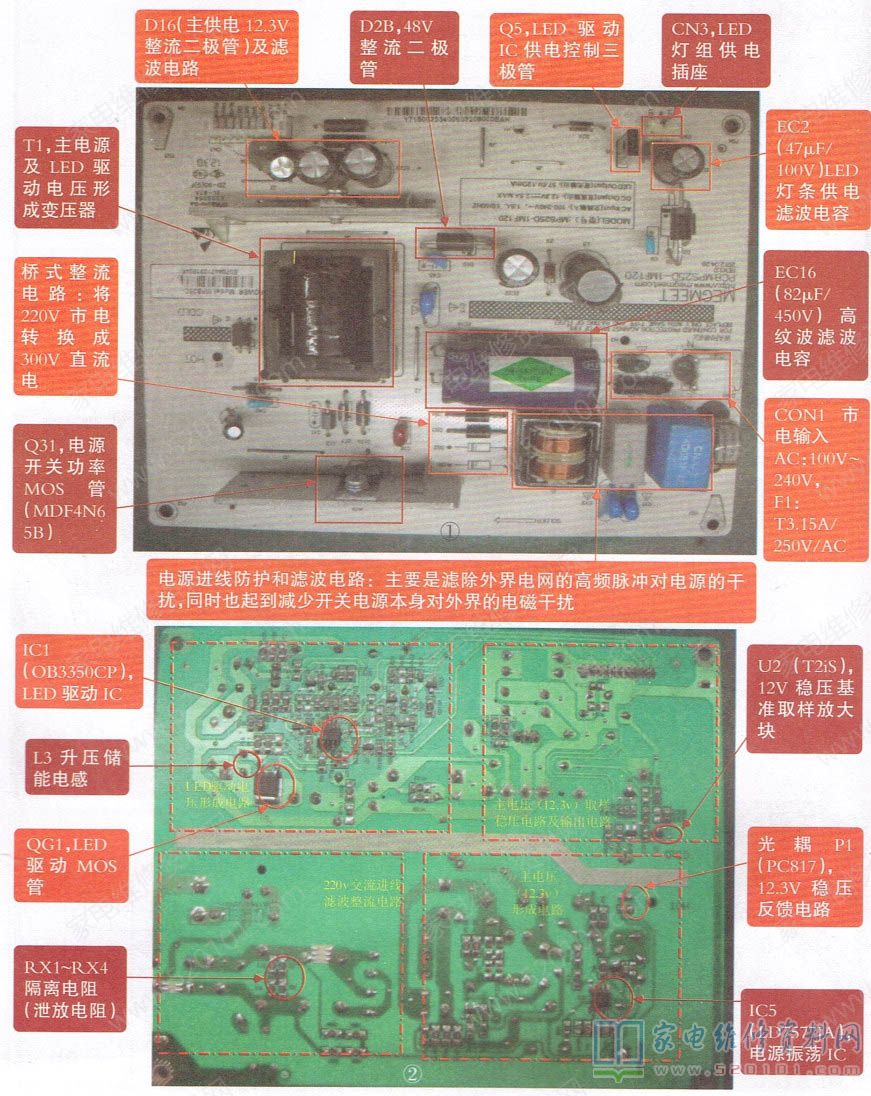

MPS25D-1MF 120 型电源板由麦格米特公司生产，主要用于长虹24英寸~29英寸LED液晶电视中，具体机型有LED24A4060 、LED29B3100C、LED24B1000C、LED24B3060、LED24B3100C等。该型电源板主电源振荡IC使用LD7577JA ，LED 驱动电压形成IC使用OB3350CP，如图1、图2所示。

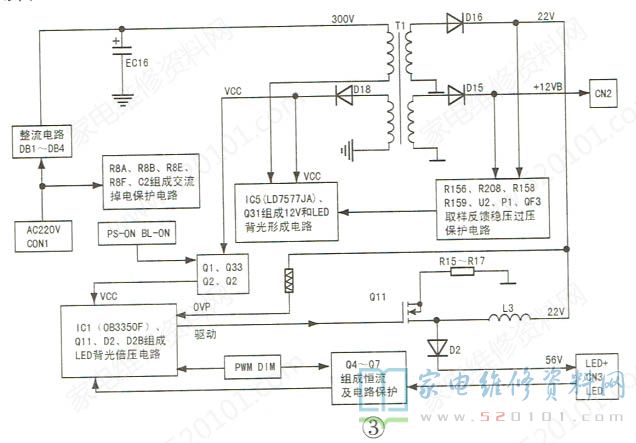

该板开关电源输出+12VB和22V两组电压，+12VB电压通过插座CN2①~③脚送给主板电路和LED驱动IC，22V电压供给LED驱动电路，产生约56V/0.12A 的LED背光灯串供电电压，从插座CN3①脚输出，如图3所示。
1、开关电源电路原理剖析
1.电压过高限制与防雷击电路

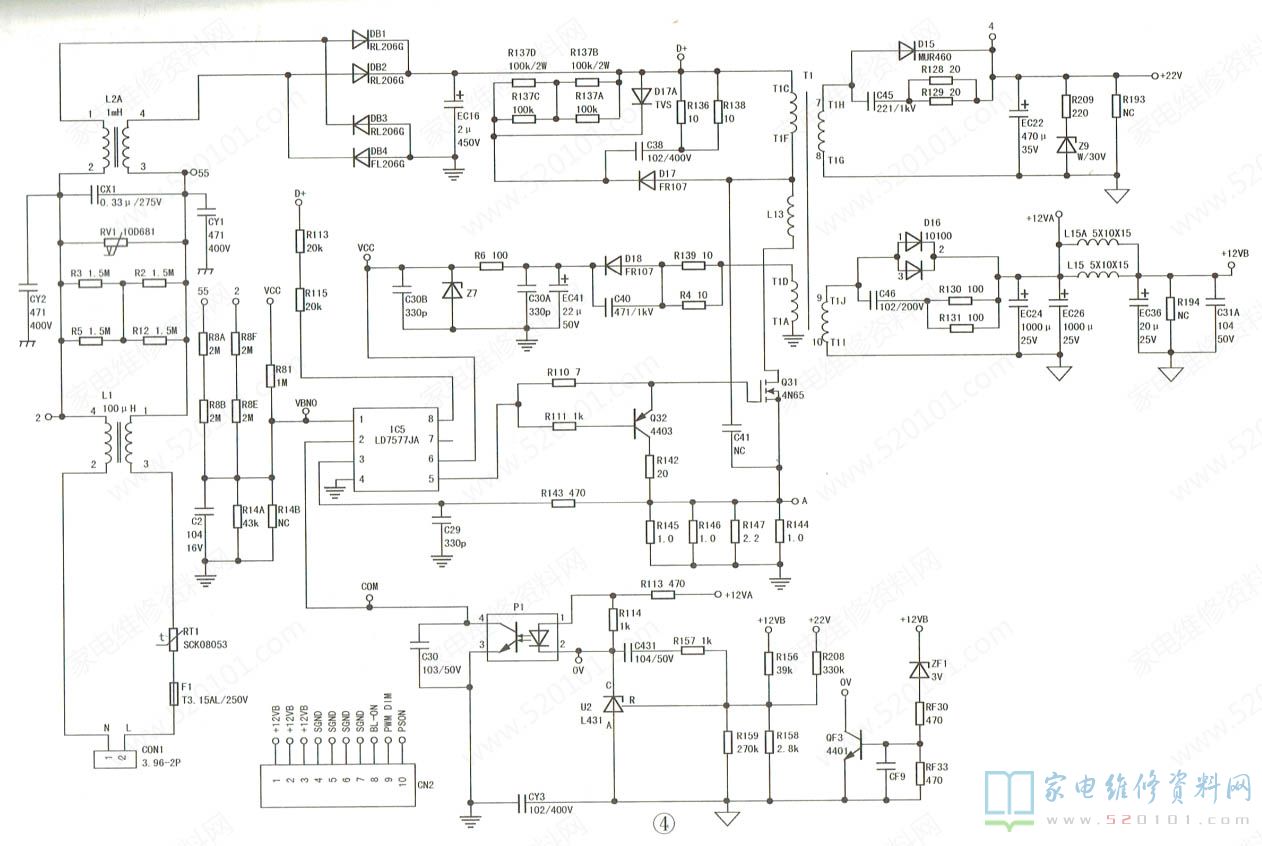

该板开关电源电路如图4所示。当从插座CON1输入的电压过高或有雷电进入时，压敏电阻RV1 ，额定功率为0.6W)的两端电压升高，当电压超越RVI的保护电压值时，漏电流增大，接近短路，F1过流熔断，从而防止后级电路过压损毁。
2.进线滤波电路
L1、L2A是共模线圈，组成两级共模滤波互联网，滤除电网或电源产生的对称干扰信号;电容CX1、CY1、CY2与泄放电阻R2、R3、R5、R12等器件组成进线防护电路，有效地消除通过电网窜入的高频脉冲，同时也减小开关电源对电网的干扰，使后续电路稳定工作。
3.电源启动电路和欠压锁定电路
整流滤波所得的300V直流电压通过R13.R115降压后加在IC5⑧脚，通过IC内部电路对⑥脚外接的C30B充电。当IC5⑥脚电压高于10V时，芯片内部初始化并启动，IC5⑤脚发出栅极驱动信号，Q31进入开关状况。IC5内置一个UVLO比较器，测试⑥脚电压。内置比较器的导通和关断阈值分别为16V 和10.0V，如图5所示。
4.过流测试电路
过流测试电阻为R144、R146、R147，连接在Q31源极与地之间。这类电阻两端的电压通过R143加到IC5③脚，这是典型的电流模式PWM控制器反馈，对开关管的峰值电流进行控制。IC5③脚内接250ns的前沿消隐器，以预防尖峰脉冲误触发。R143与C29组成RC滤波器，主如果在低功耗时，即导通时的尖峰脉冲总宽度小于250ns时，防止③脚被负导通尖峰脉冲损毁。
5.PWM脉冲输出电路
此电路由R110、R111、R142和Q32等元件组成。IC5⑤脚输出的驱动脉冲通过R110送到Q31栅极，驱动Q31进入开关模式;Q32与R111、R142组成迅速关断电路，当驱动脉冲为低电平常，Q32导通，加速Q31截止。6.取样稳压和过负载保护电路本电路由P1、U2.QF3等器件组成，连接+12.3V与IC5②脚之间;测试负载端的电压变化，将变化状况反馈到IC5②脚，通过IC5内部电路调节PWM脉冲的占空比。IC5内置OLP电路，假如输出电压降低，②脚电压升高，当该脚电压达到OLP阈值5.0V并持续30ms后，IC5停止输出。
7.OVP电路过压保护
主如果通过IC5内部电路测试⑥脚电压变化来达成的，只须VCC电压超越过压保护阈值，IC5就关闭栅极驱动输出，开关电源停止工作。
8.掉电保护及线电压OVP电路
此电路由R8A、R8B、C2、R8E、R8F、R81、R14A、R14B等器件组成，输出VBNO电压，送给IC5①脚。IC5内置欠压比较器，当VBNO电压低于0.95V或高于1.05V时，IC5关闭驱动脉冲输出。
9.VCC电压形成电路
T1辅助绕组产生的感应电势通过R139、R4限流及D18.EC41整流滤波稳压后，形成约14.6V的直流电压，通过R6加到IC5⑥脚，使IC5进入正常工作状况。
10.次级输出电路
T1的⑨-10绕组产生的感应电势通过D16、EC24、EC26整流滤波后形成+12.3VA电压，再通过L15A、EC36滤波后形成+12.3VB供电，供给主板电路和LED驱动IC。
T1的⑦-⑧绕组的感应电势通过D15.EC22整流滤波后，形成+22V供电，供给LED升压电路，形成LED灯条供电。
提示:在单独检修开关电源电路时，需在12V电压输出端与地之间接一只5092/10W电阻作为假负载，以判断电源的带负载能力是不是正常。
2、LED背光驱动电路
1.OB3350介绍
OB3350是昂宝公司针对小屏幕液晶电视设计的LED背光驱动控制IC。OB3350 内置PWM驱动器和过压/过流保护及欠压锁定等电路，用电流模式控制LED电流，工作电压为8V~35V。OB3350⑧脚为使能脚，当该脚的电压大于2.5V时，OB3350开始工作;当⑧脚为低电平且维持时间超越50ms时，芯片进入休眠模式，此时芯片的工作电流低于400uA。

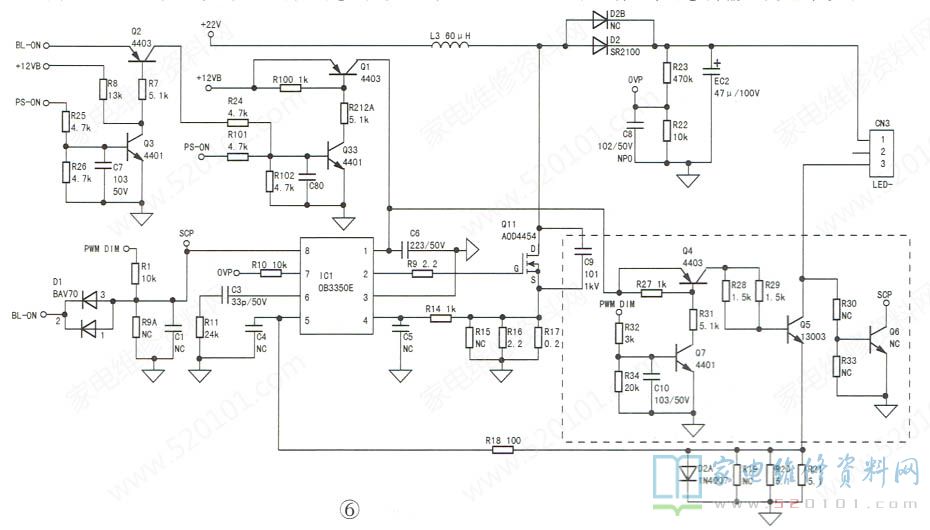

一旦OB3350启动后，内部5V稳压器将给芯片提供一个低于4mA的工作电流，让芯片持续工作，这个时候芯片内置的监控器会测试⑦脚的电压，假如该脚电压低于0.1V，芯片将停止工作。2.芯片供电电路剖析二次开机后，PS-ON信号为高电平，一路经电阻R25、R26分压加到Q3基极，Q3导通，Q2也随之导通，如图6所示;
另一路PS-ON信号经电阻R101加到Q33基极，Q33导通，Q1随之导通，+12VB电压通过Q1送到IC1①脚，作为VCC供电，IC1启动。主板输出的亮度控制信号PWMDIM通过R1、R9A.C1分压滤波后送到IC1⑧脚，当⑧脚电压大于2.5V时，在各保护电路均未启动的首要条件下，芯片通过内置的软启动电路启动升压电路工作。
3.LED升压电路
IC1正常工作后，当②脚输出高电平驱动脉冲信号时，Q11导通，电感L402储能;当②脚输出低电平驱动脉冲时，Q11截止，反向的电感电压与22V电压叠加，通过二极管D2续流和电容EC2滤波后，为LED灯串供电。IC1⑦脚为过压测试输入脚，当升压输出电压超越66V时，电路停止升压。若因某种缘由致使输出电压持续.上升，经过电阻R22.R23分压所得电压也将大幅升高，超越⑦脚内部过压比较器阈值，IC1关闭驱动脉冲输出。R11和C3组成芯片内部比较器输出回路的补偿互联网。
4.恒流控制电路
开机后，主板输出调光控制信号，一路加到IC1⑧脚，打开IC内部使能开关;另一路使Q7导通，Q4也随之导通，Q5也随之导通，形成灯条电流回路，灯串点亮。Q5、R19、R20、R21、D2A组成LED灯串电流控制电路，D2A正端电压经R18加到IC1⑤脚，与软启动电路产生的启动信号一同送入误差放大器，经过误差放大器放大后的输出电压送入PWM比较器，与振荡器产生的频率为1.5MHz的三角波比较后，输出驱动信号送给逻辑控制模块，调整门驱动电路输出的脉冲宽度，以达到恒流控制的目的。5.过流保护当负载短路时，流过Q11的电流增大，即流过测试电阻R15~R17电流增大，IC1④脚电压升高，当高于过流保护阈值时，IC内部门驱动电路关闭脉冲输出。
6.灯串短路保护
当灯串出现短路问题时，流过灯串的电流增大，Q5的D极电压升高，Q6导通，Q6集电极电位减少，即IC1⑧脚为低电平，IC1停止工作。
提示:在检修背光升压电路时，需要给PSON、BL_ ON、PWM DIM三端同时加上3.5V~4.1V的电压，以模拟二次开机。因为本板没5V 电压，所以需使用电阻分压的办法来获得有关电压，具体办法是用一只5k电阻与一只1.5k电阻串联，5k2电阻上端与+12V电压输出端相连，1.5k电阻下端与地相连。同时，在LED+、LED-之间接上原机LED灯串，或接入相应电阻作为假负载。
3、常见问题检修
问题现象1:不开机，12V电压在9V~11V之间波动。

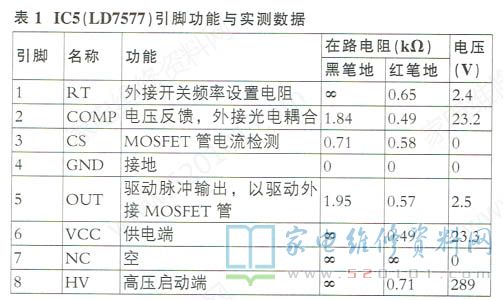

剖析检修:为了区别问题部位，断开D15试机，问题不变，基本断定负载电路无问题。上电测得IC5①脚电压为2.6V ，⑥脚电压在11.2V~15V之间波动，怀疑VCC电路问题。对此电路中的元件逐一测试，发现稳压二极管D18变质，将该管换新后试机，问题排除。此时测得VCC电压为24V，主电压123V正常。
问题现象2:上电后指示灯一直闪烁，不开机。

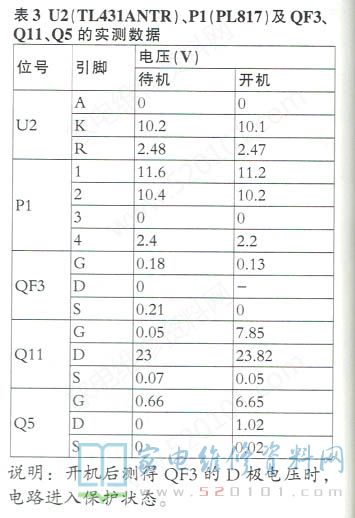

剖析检修:上电测得12V供电在9V~11V之间波动，22V电压在11V~18V之间波动。断开该板与主板的连线试机，问题依然。因22V电压大幅减少，所以怀疑LED背光驱动电路异常。断开L3后上电，12V电压恢复正常，由此确认问题在背光驱动电路中。用万用表测试D2、D2B两端对地阻值，正常，说明D2、D2B及后级电路正常。断开Q11，12V电压恢复正常，判断Q11损毁。换新Q11后试机，问题排除。为了便于检修时参考，特附上该板重点测试点的实测数据，见表1~表3。
