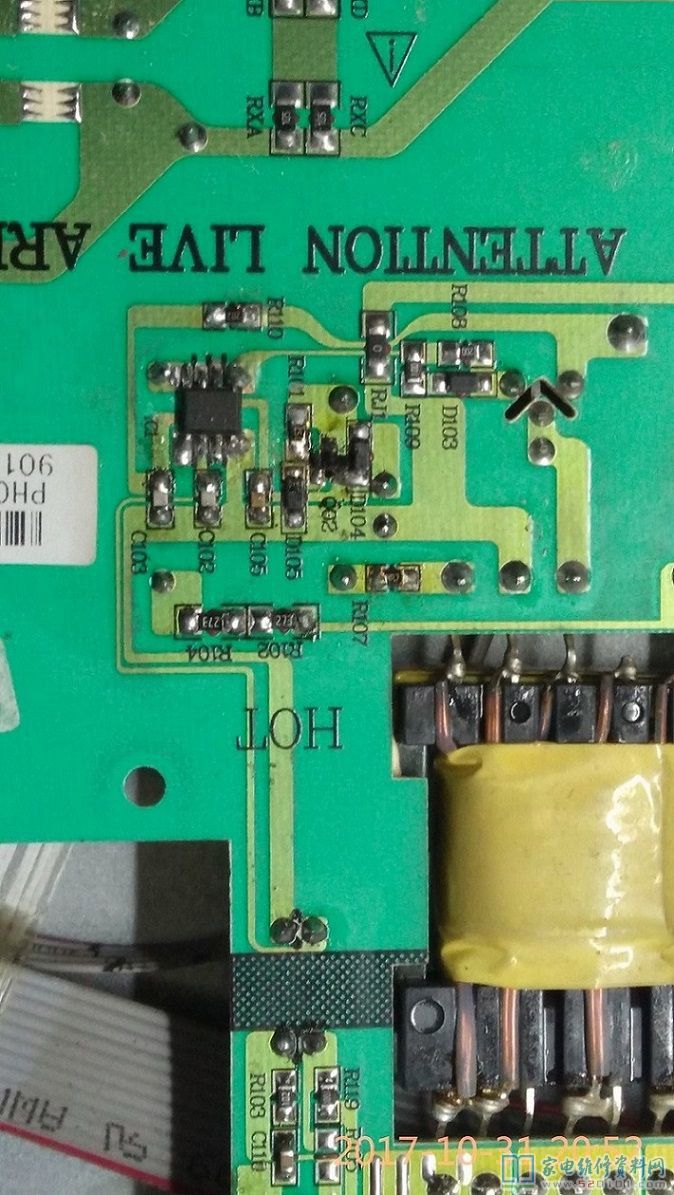

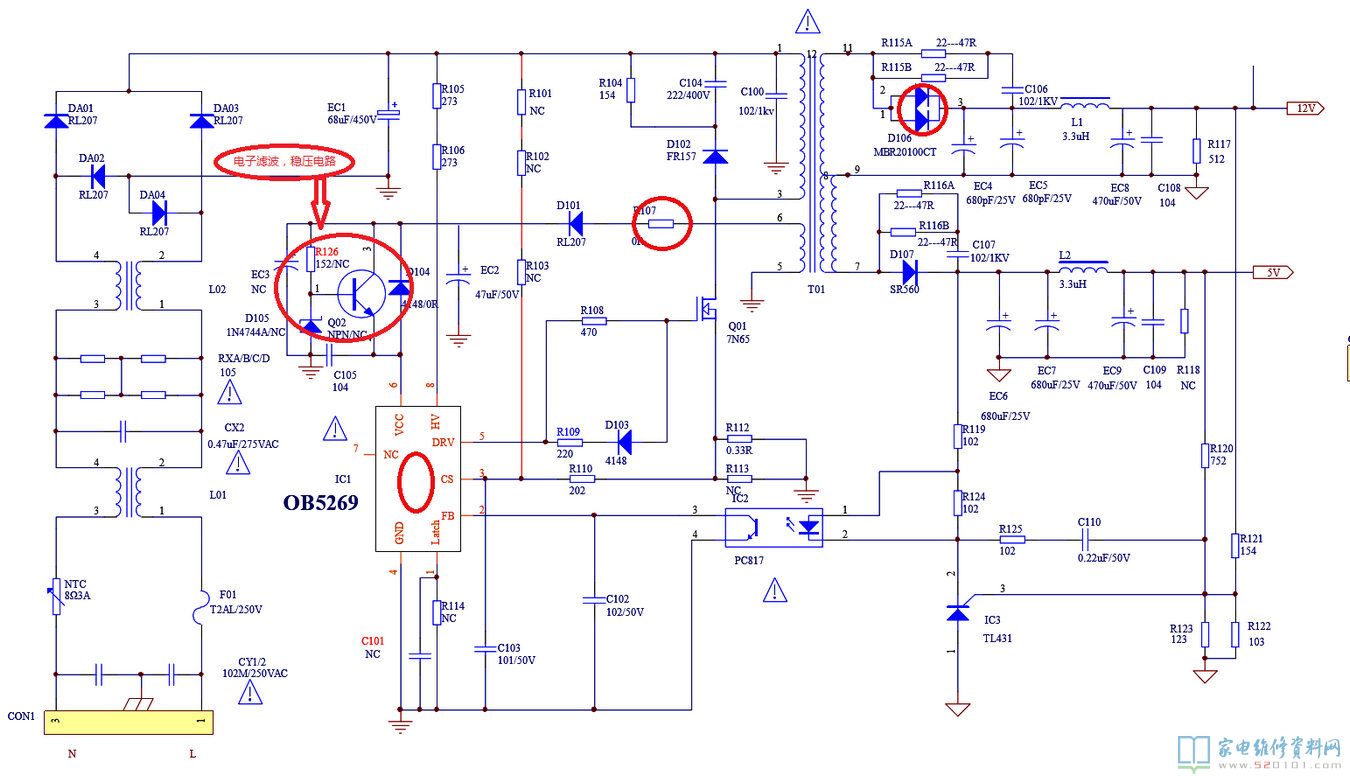

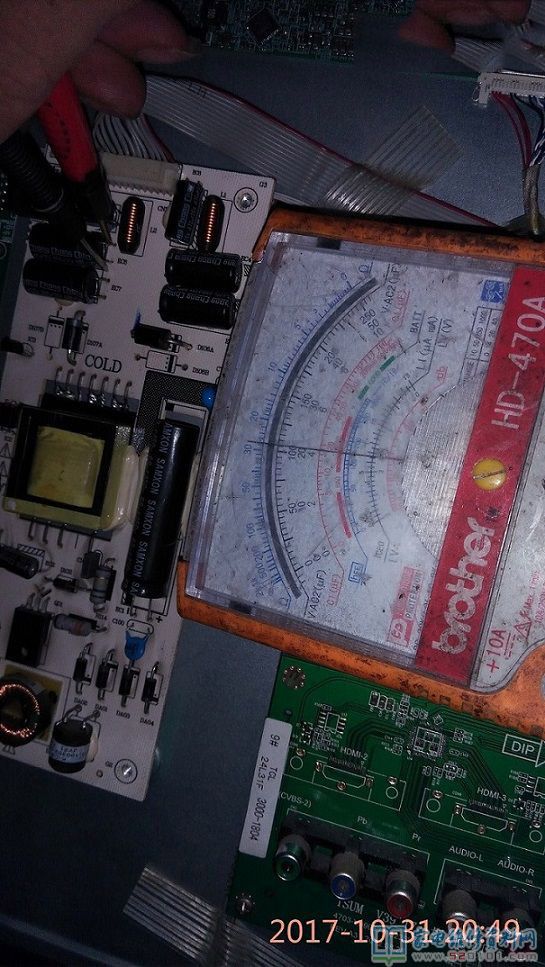

接修一台TCL液晶电视，问题表现为开机后三无，具体见下图，经检查发现12伏整流二极管短路，更换后测量5伏和12伏都有输出，但有波动，5伏电源在4伏左右跳动，因为线路简单，先换OB5269CP，但结果无效，再查取样电路TL431,光耦合，无效，接着查大概影响电源稳定的零件，最后还是无效，既然零件都正常，可能是集成块正常工作点不满足引起，先量供电，滤波电容两端电压在14伏波动，有点低，并接滤波电容，输出电压波动变慢，短路限流电阻4R7,电压终于稳定输出，此时测滤波电容两端电压为19伏，长期反复试机，最后合格过关。 问题实质是电子滤波电路失常。
