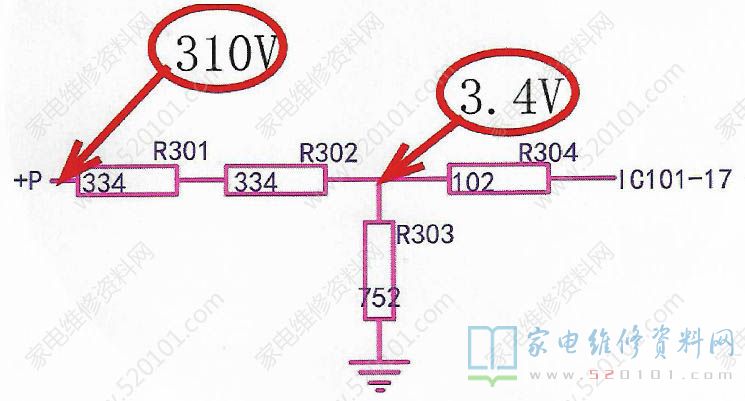

此问题就是直流母线电压测试，用来时时测试母线电压用的，假如母线电压电压高，CPU 就会控制PFC电路降压，假如母线电压高的时候，CPU 就会让PFC 电路升压。
CPU测试点电压是通过欧姆定律算出来的
欧姆定律:总电压÷环路中总电阻之和X分压电对地之间的电阻=分压电电压。
既: 310÷ X 4.7K=2.6V

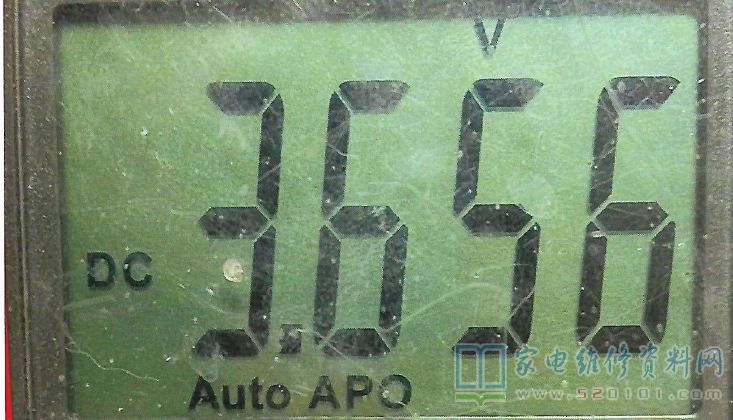

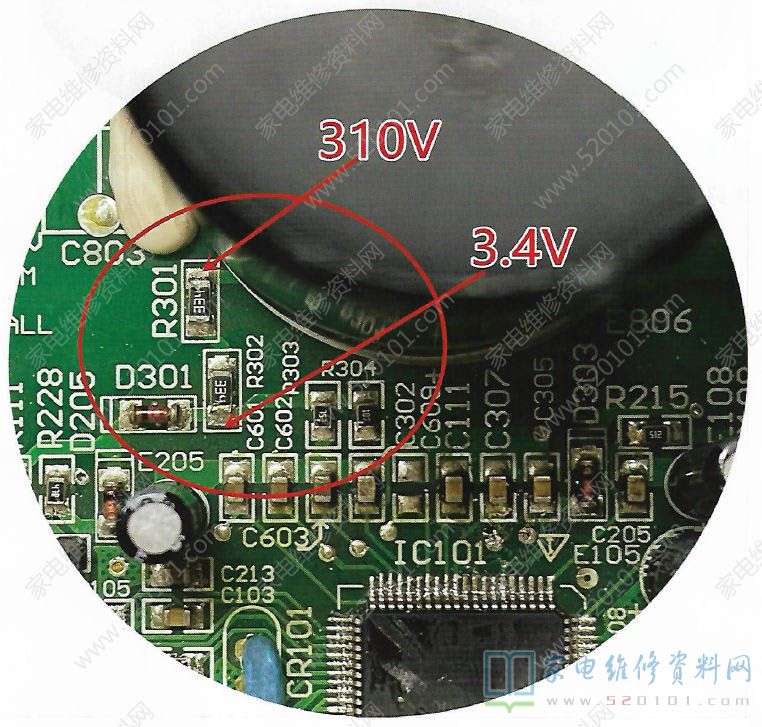

实测4个300下端电压为3.65V，大于了正常值3.4V。
导致分压点不正常不正常是什么原因，通过欧姆定律，大家了解能让分压点电压升高的有三种状况：
7. 7.5K下偏执电阻变大；
8.2个300K电阻有变小的；
9.母线电压过高致使的整机电压高，从而母线分压点电压也升高这三种状况都会致使这个问题的产生，电阻变小的概率总是小于电阻变大的概率，所以大家需要重点怀疑3.4K电阻经查R303电阻变为15K，更换同规格电阻后测量电压为3.4V，试机问题排除!
2、问题代码：P7 交流电压过欠压

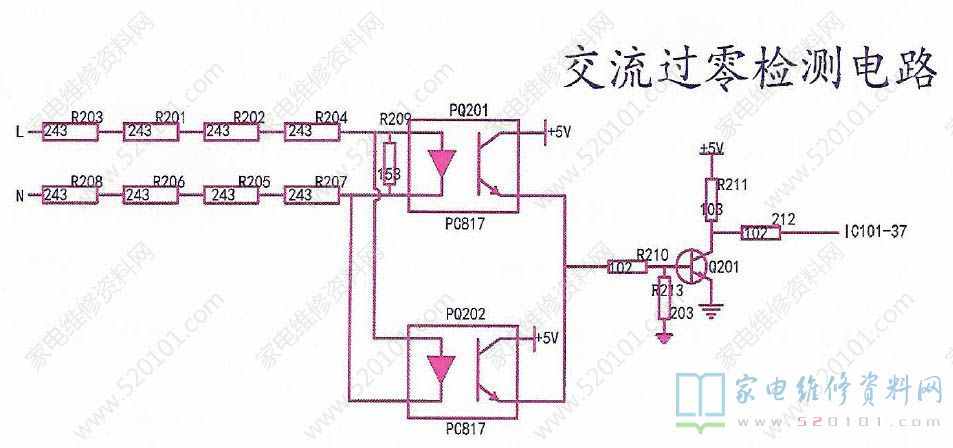

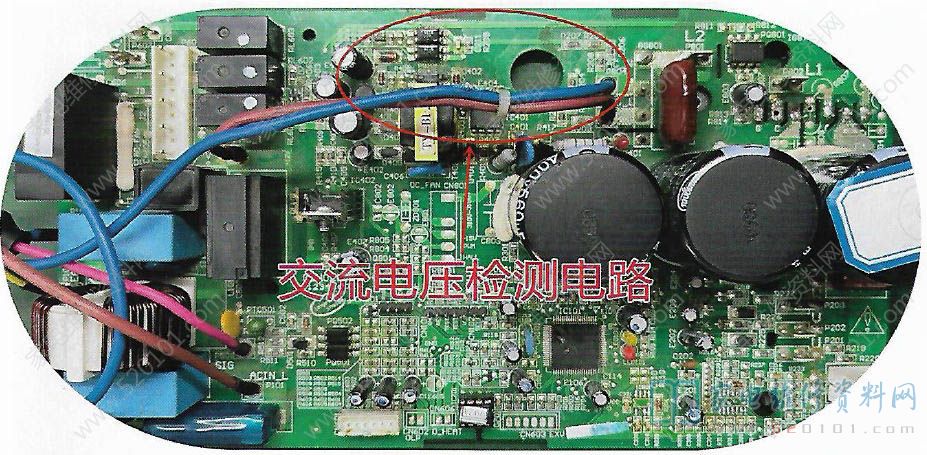

上图是交流电压测试电路。
当交流电正半轴来的时候，也就是交流电上正下负时，光耦内部二极管导通，当二极管中有电流流过，二极管就会发光，发光二极管发光时，光耦内部光感三极管就会导通，届时，5V电压就会通过光耦到达R210电阻的前端，经过R210电阻，到达三极管控制极，三极管控制极有足够的电压，三极管导通，集电极5V通过三极管流向发射极级接地，CPU 得到0V。
反之，当交流电负半轴来的时候，也就是交流电上负下正时，光耦内部二极管不导通，当二极管中没电流流过，二 :极管就不会发光，发光二极管不发光，光耦内部光感三极管就不导通，届时，R210 电阻的前端就是0V，经过R210电阻，到达三极管控制极，三极管控制极也是oV，三极管不导通，集电极5V通过R212流向CPU，CPU 得到5V。

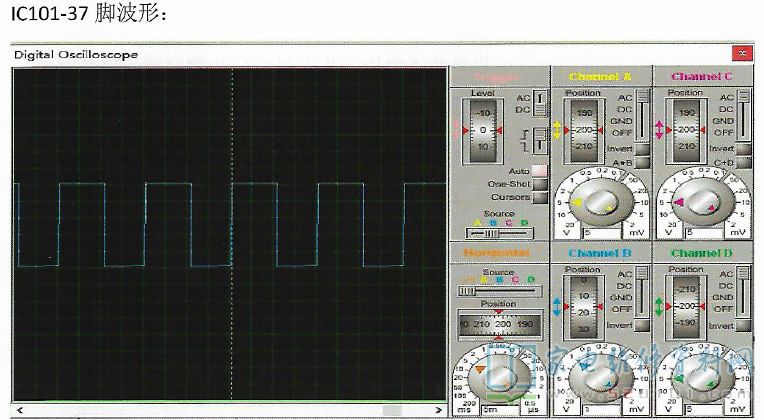

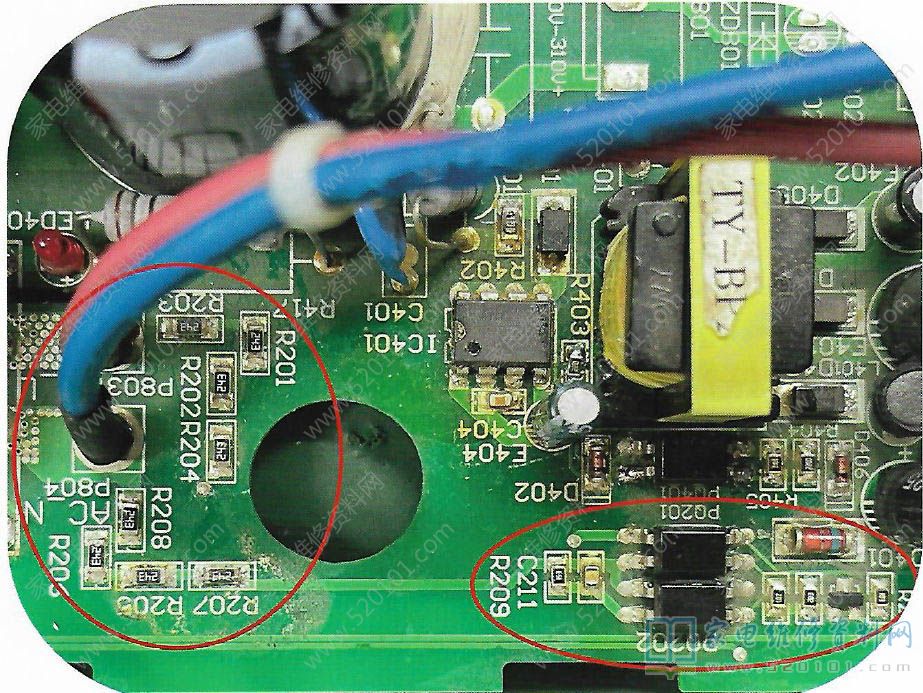

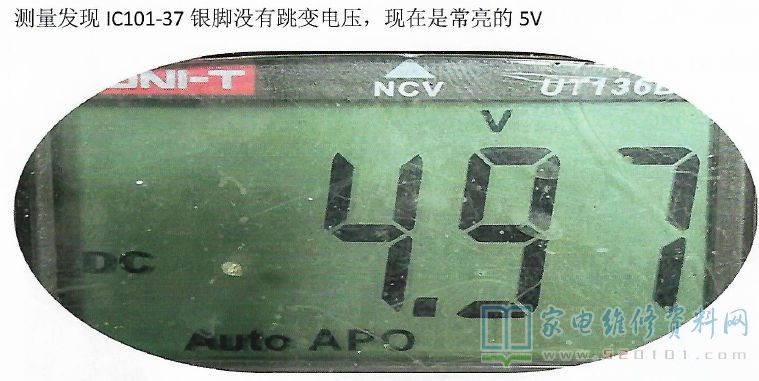

理论上他是有跳变电压的但目前成为定值了，大家直接找到光耦，大伙记住，光耦是通讯的转接器，大家第一找到的坐标就是光耦随后测量Q201基极没跳变电压，测R210前端发现有跳变。经查R210 电阻变为15K，更换同规格电阻后试机压缩机嗷嗷叫!轻松拿下!李儿脸上漏出了那早已筹备好的笑容。

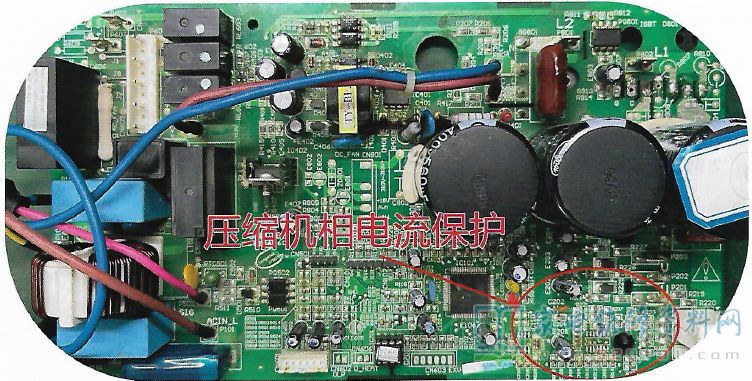

3、问题代码：F5 P2 FC IPM电流测试电路问题

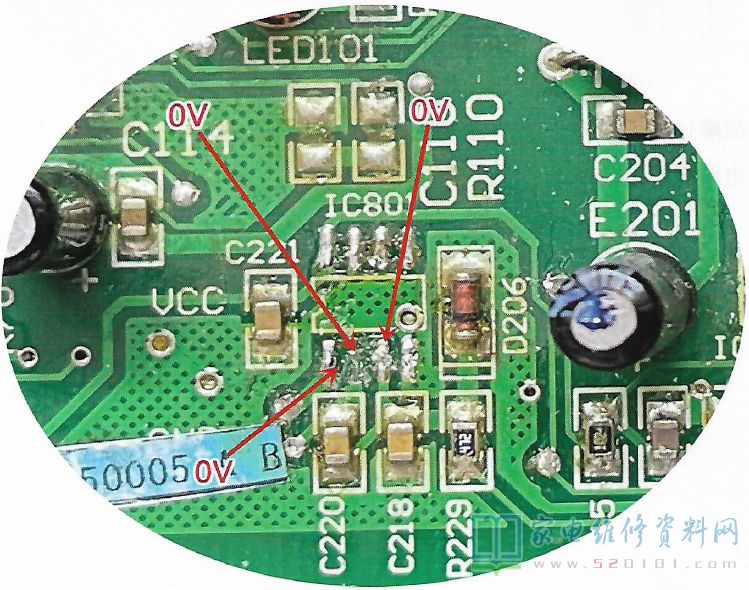

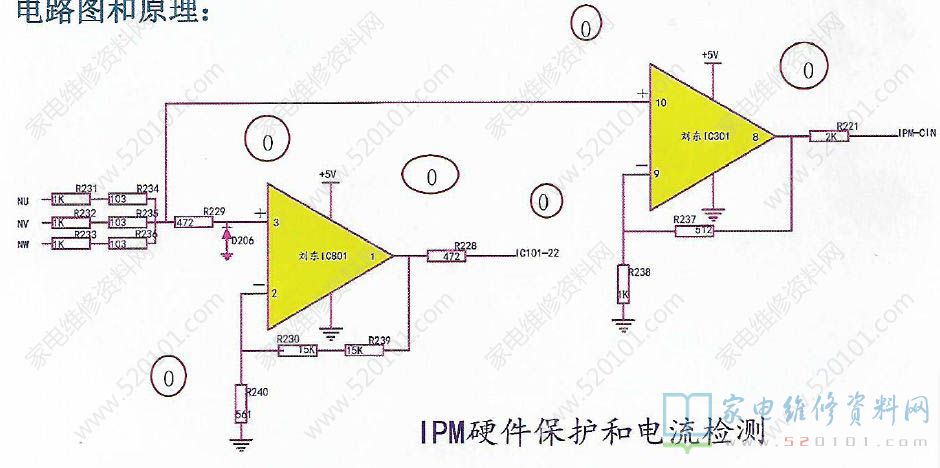

该部分电路使用同相放大电路，这里大家不再赘述。3脚10脚同向端电压为:采样电阻送过来一个非常微弱的信号，用万用表实测几乎为0V。经误差放大后， 管他是什么加减求和放大，总之1C8001-1和IC301-8都是低电平，一个送给IPM保护脚,一个送给CPU22脚，都会报模块保护。根据李式修理法，途中方圆一公里干就完了 ，实力修理中R237开路比较多。更换后试机压缩机嗷嗷叫，轻松拿下。

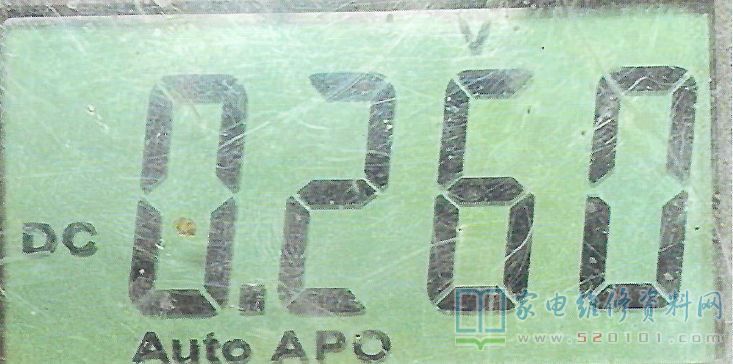

实测1脚电压为0.26V，大于了正常值0V。
导致1脚电压不正常是什么原因。
同相端是直接通过采样电阻来的，所以不会发生变化，所以能使电压升高的只能是倍数变大。
依据放大公式，能使输出端电压变大的只能是R30 变大或者R21 电阻变小，但大家了解，电阻变小的概率总是小于电阻变大的概率，所以大家去测量R30 电阻!
经查R30电阻变为14K，更 换同规格电阻后测量1脚电压为0V，试机.问题排除!压缩机嗷嗷叫，轻松拿下。

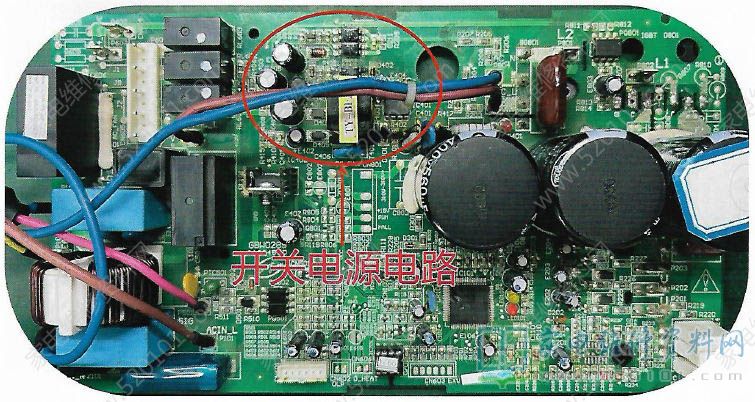

4、开关电源电路
本章节开关电源使用VIPER22A小家用电器让常用这个芯片。3脚是正反馈脚4脚是芯片vCC供电脚，5678是D极外接开关电源初级绕组，12脚接地。开关电源次级整流出三路输出+17V +12V +15v开关电源取样电路取样+15v，经过ZD401工作在反向击穿状况，再经D406 R404送至PQ401发光二极管，感光三极管的导通程度决定了电源IC的震动频率。从而达成了对后级输出电压的监控和调节。改张电路图中最容易损的就是电源IC，第二是ZD401。
5、问题代码：F5 P2 FC IPM电流测试电路问题

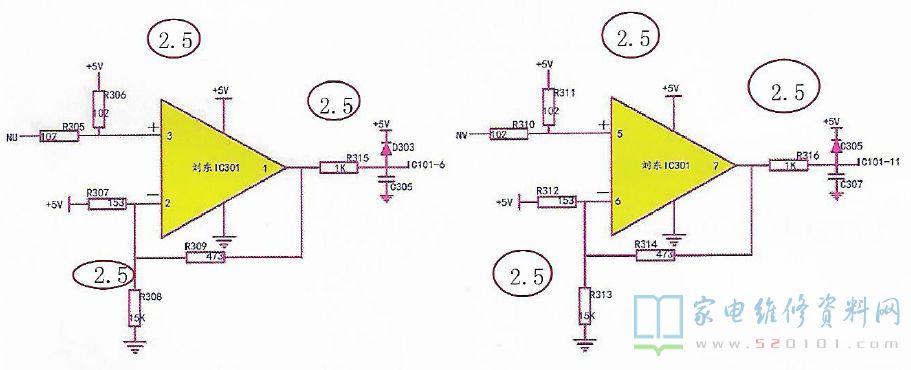

设1脚电压U1，设2脚电压为U2，设3脚电压U3，依据比较器虚断特质知流过R307的电流+流过R309的电流=流过R308的电流 /R307+/R309=/R308①)。
依据比较器虚短特质知2 3脚电压相等U2=U3②)。
采集IPM-U电流静态几乎为0可以参考欧姆定律计算U3=*R305③
有三个未知数，三个不等式①②③，可以求出U1=2.5V。
但伴随IPM采集的相电流变化，在1脚采集的电压波形也在变化，以基准电压2.5V为基准波动。
注意:试图调整R309电阻不会改变其输出电压，R309称平衡电阻。

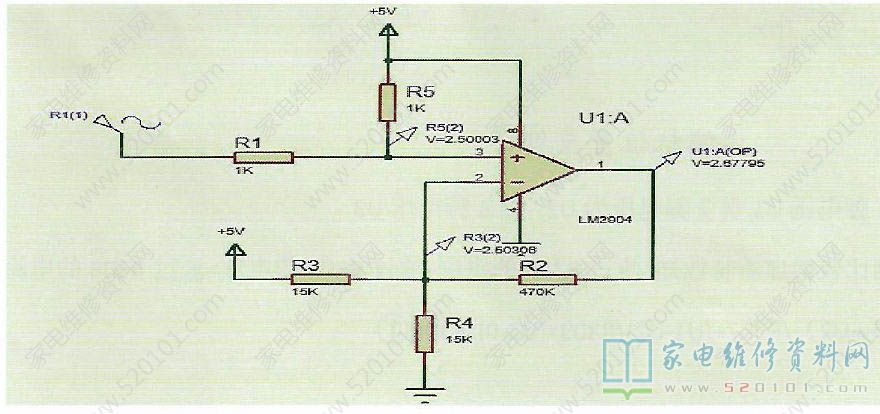

下图是仿真结果:
改变R309阻值后的仿真结果：
