LG GR-S24NCKE型电冰箱，是一款使用CPU进行电气系统控制和R600a制冷剂的新型智能三门直冷式电冰箱，具备冷冻室冷藏室和变温室，电路由以下几部分组成:
低压供电电路。输出+12V和+5V两组直流电压，其中+12V电源为继电器和直流风扇电机供电，+5V电源为CPU控制主板及操作显示板供电。
系统控制电路。以CPU为核心构成，包含系统复位、时钟振荡、手工操作、显示屏、蜂鸣器控制、门控开关电路等。
温度测试电路。该冰箱的温度测试、控制功能很健全，有冷冻室温度测试;冷藏室温度测试[包括冷藏室内和蒸发器两种取样方法，前者用于环境温度较低时，后者用于环境温度较高时，在CPU控制下，两者自动切换];变温室温度测试;变温室化霜温度测试。
市电 负载供电电路。使用220V交流市电供电的负载有压缩机电机、变温室化霜加热器、两只双稳态电磁阀及照明灯等。

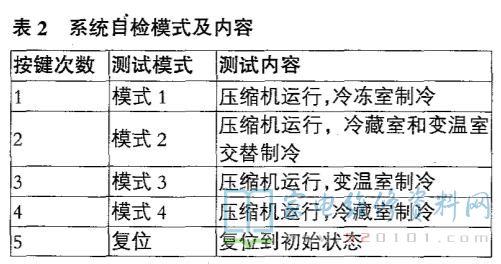

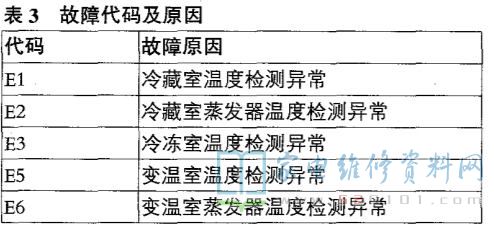

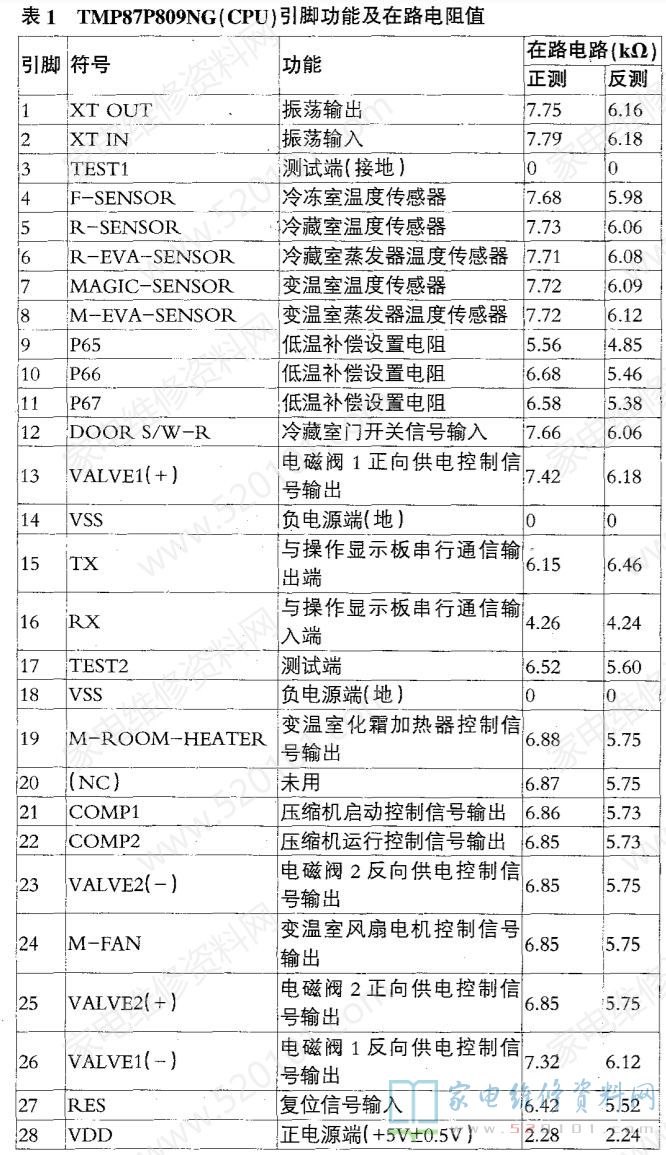

TMP87P809NG引脚功能及在路正、反向电阻值见表1，系统自检模式及内容见表2，问题代码及问题缘由见表3。
例1:整机不工作。接通220V市电后，所有控制键操作均无效，蜂鸣器不响，显示屏无任何显示，按系统测试键时压缩机不运转。剖析检修:整机不工作是什么原因一般为+5V低压供电失常，CPU无正确的复位信号，系统时钟停振及CPU自己不好的。打开冷藏室门，如箱内照明灯不亮，为电源插头接插不好，电源引线断脱，保险丝FUSE熔断或供电电网停电。

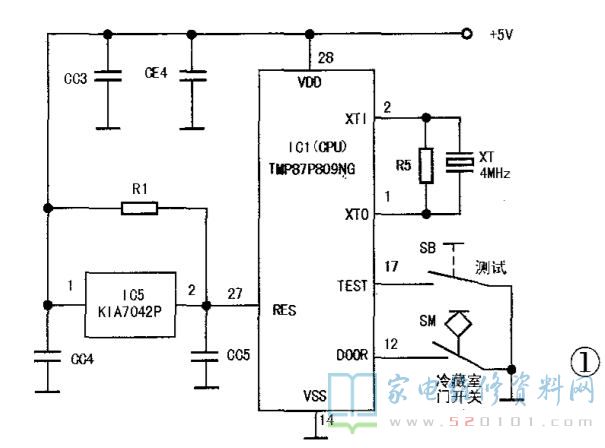

冷藏室照明灯亮，表示市电提供正常，可检查CPU的工作状况，有关电路如图1所示。测IC1四脚和14脚电压，正常值为5V。如为0V或偏差过大，应检查低压供电电路。一般是市电超高保护压敏电阻AV1击穿，电源变压器T绕组开路，整流管VD5~VD8失效，滤波电容CE5、CE6、CC16、CC17击穿漏电或稳压块IC4损毁等导致的。
该冰箱由专用复位集成电路IC5为CPU 27脚提供复位脉冲信号，因为电容CC5两端电压不可以突变，在刚加电时IC5②脚输出低电平信号，经团脚对CPU内部随机存储器、寄存器等进行清零。当CC5经R1充电至3.6V左右时，IC5 27脚输出跳变为高电平，复位结束，CPU从零开始实行工作程序。检查时，如测得CPU 27脚一直为低电平，可能是R1脱焊开路或CC5击穿漏电。若27脚为高电平，可用一只100Ω~470Ω电阻将27脚对地短接，CPU可以工作，说明IC5损毁，可用好的KIA7042P更换。
CPU①、②脚内部电路与外接石英晶体XT、稳频电阻R5组成时钟电路，产生4MHz基准脉冲源，经分频处置后协调、控制各单元电路工作。时钟振荡正常时，①、②脚电压约为1/3~2/3VDD，如其中-脚或两脚为0V和5V，说明时钟停振，多为XT晶片破碎、引线断脱导致的。XT开路损毁不可以用测电阻的办法判断，可用4MHz石英晶体替换试验。
经上述检查，CPU已拥有+5V电源、由低变高的复位信号准时钟振荡脉冲，如整机仍不工作，说明CPU不好的，可用同型号芯片更换。
例2:冷冻室温度过低、冷冻室已达到设置温度，但压缩机制冷仍不停止。

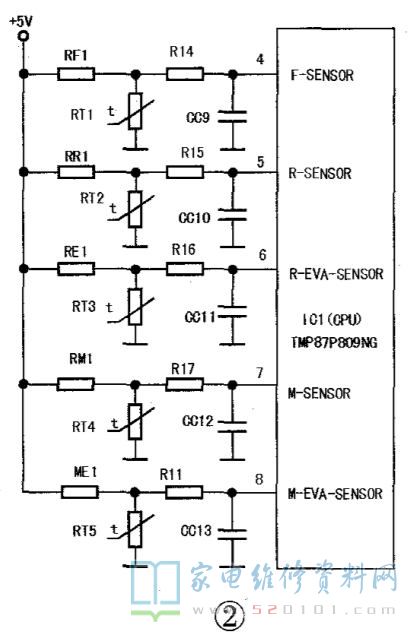

剖析检修:各室温度测试电路如图2，由冷冻室温度传感器RT1、分压电阻RF1、限流电阻R14及抗高频噪扰滤波电容CC9组成温度取样控制电路。RF1是NTC器件，随冷冻室温度的降低其阻值不断增加，与RF1对+5V电压分压后加至cpu④脚的信号电压也渐渐增大，并不断与CPU内部ROM固化的电压/温度数据进行比较，当确认冷冻室温度达到需要后，CPU 22脚发出指令，经驱动器Ic6控制继电器K2释放，其常开触点切断压缩机电源而停止制冷。

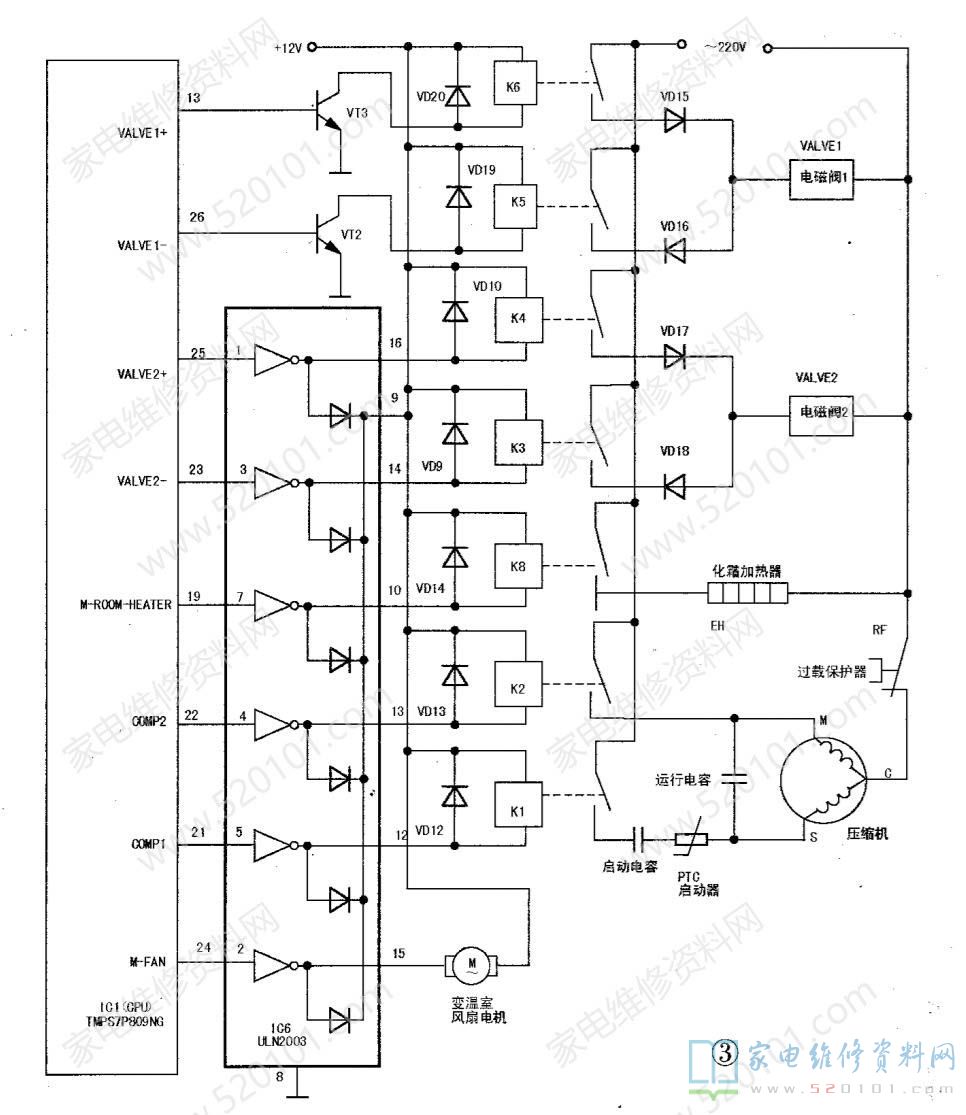

压缩机停转后,冷冻室温度开始缓慢升高，RT1阻值慢慢变小，与RF1对+5V电压分压后使④脚信号电压降低，当降低到肯定值时，经与固化的电压/温度数据比较后， CPUD脚发生压缩机启动指令，21脚发出压缩机工作指令，使继电器K1、K2吸合，压缩机又开始转动制冷。这样反复工作，使冷冻室温度维持在肯定范围内。交流负载供电控制电路如图3。
冷冻室温度调节不当，如设置过低，可适合将温度调高中一年级些。
温度取样电路工作失常，当出现RF1、RT1、R14脱焊开路或RT1、CC9击穿漏电时，使CPU④脚信号电压4.5V或0.5V，则显示屏会显示“E3”问题代码。以温度传感器RT1损毁或性能变差为多见，如RT1正常，在15°C时阻值为3.9k，25°C时阻值为2.4k 。
压缩机供电异常，切不断工作电源。CPU内部工作程序紊乱，22脚无低电平停机指令发生， IC6④、13脚间反相驱动器损毁后致使13脚一直输出低电平，K2常开触点烧焊粘结在一块，使压缩机运行绕组C-M一直通电。
例3:压缩机不转动。接通电源后显示屏亮，按测试键SB选择自检模式1~模式4时，压缩机均不启动。剖析检修:在需要制冷时，CPU 21和22脚输出高电平控制信号;21脚输出的是启动信号，脉冲宽度约2秒~3秒，经IC6⑤脚输入，通过反相驱动器使12脚输出低电平，继电器K1得电吸合，220V交流市电经过载保护器RF和启动电容、PTC启动器加在压缩机单向交流电机的启动绕组C-S两端;22脚同时输出的是运行信号，其高电平状况一直维持到CPU需要压缩机停止工作时为止。运行信号经IC6④、13脚内反相驱动器后，13脚输出低电平使继电器K2得电吸合，220V市电直接加在运行绕组C-M两端，同时经运行电容加至启动端S上，作辅助启动用。因为运行电容能为启动绕组耦合电流，使电动机-直维持旋转磁场，增大了力矩，提升了负载能力，增加了功率因数。显示屏亮表示电源及CPU基本正常，按一下测试键SB进入自检模式1，压缩机应启动和运行，此时CPU 21、22脚均应为高电平，IC6 12、13脚均应为低电平，K1、K2均应吸合。若CPU21、22脚之一或均输出高电平，为CPU损毁或内部固化的工作程序丢失，更换同型号CPU;若cPU 21、22脚输出为高电平，而IC6 12、13脚之一或均不可以输出低电平，则为其内部反相驱动器损毁，应用ULN2003反相驱动集成电路更换，IC6为七反相驱动器，若只有其中一个反相器损毁，也可参考CPU 13、26脚输出方法，用晶体管代替反相驱动器，防止更换多脚集成电路的麻烦;（3)若IC6输出正常而K1、K2不吸合，一般是继电器线圈开路或保护管VD12、VD13击穿漏电;如K1、K2已吸合，压缩机不启动是什么原因为过载保护器RF损毁接触不好的，PtC启动器开路损毁，启动电容或运行电容开路失效，压缩机启动绕组c-S或运行绕组C-M开路、引线断脱，K1或K2常开触点接触不好的。
例4:冷藏室开门超时后，蜂鸣器不可以报警。剖析检修:电路参考图1，CPU 12脚外接冷藏室门开关sM，专门提供冷藏室门是不是关闭信号，当冷藏室门打开约1分钟后，CPU经12脚测试门超时信号，蜂鸣器鸣叫报警，提醒用户关闭箱门。假如箱门仍未关闭，则在30秒钟内第三报警。这部分电路极简单，正常时箱门打开SM应闭合，CPU 12脚为低电平;不然为SM损毁、触点接触不好的或开关连线断脱。当然，若SM在箱门关闭后不可以断开时，蜂鸣器会不停地间断报警，一般是SM触点积垢漏电使CPU 12脚一直为低电平所致，只须将SM触点清洗干净，问题即可排除。
