创维42E30GD液晶电视背光不亮但指示灯亮的修理

接修一台创维42E30GD（6N30机心）型液晶电视机，背光不亮，指示灯亮。此类问题应重点检查主板CN2①、②脚电压，晶振。第一检查主板CN2①、②脚电压是不是正常，若正常，则检查背光一体电源板背光部分是不是损毁；若正常，则检查Q3（2N3904）是不是击穿；若正常，则检查晶振Y1是不是损毁；若正常，则检查开机复位电路的输出波形是不是正常；若正常，则检查程序存储器U9（TC58NVG1S3ETA00）各引脚波形是不是正常。

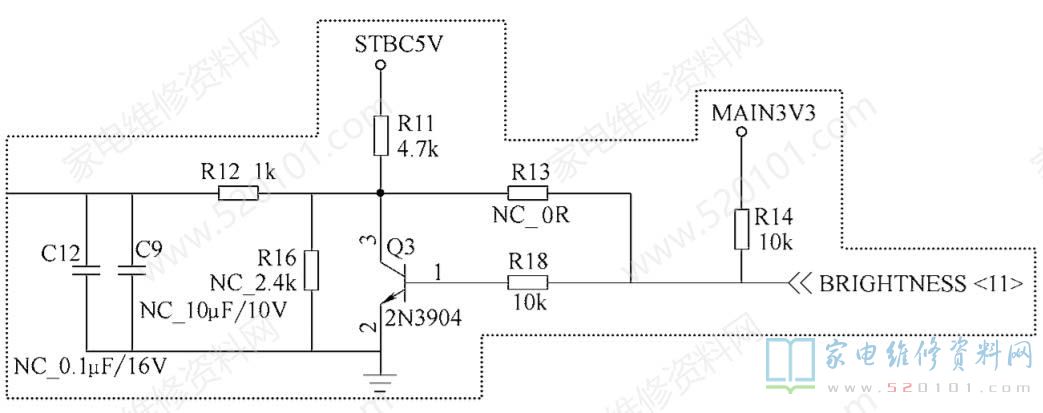

此例是Q3击穿，更换Q3即可。有关背光亮度控制电路截图如图1所示。
