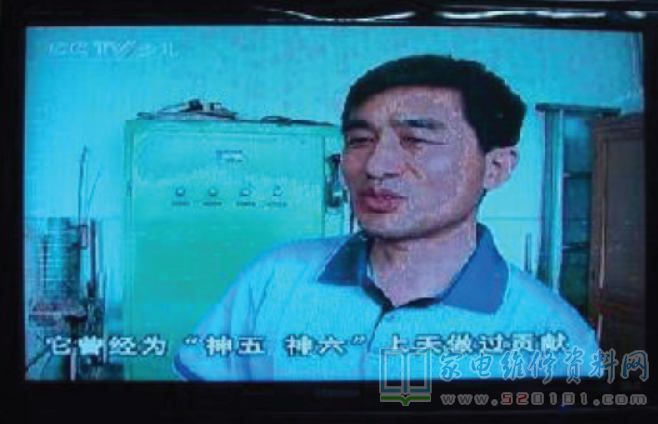

接修一台海信TLM4236P液晶电视（MST6机芯），问题现象是花屏。开机察看图像呈现亮度不均匀,且有垂直和水平断续亮线干扰，输入其它测试信号也存在此现象,因此怀疑是LVDS信号传输不好的所致。

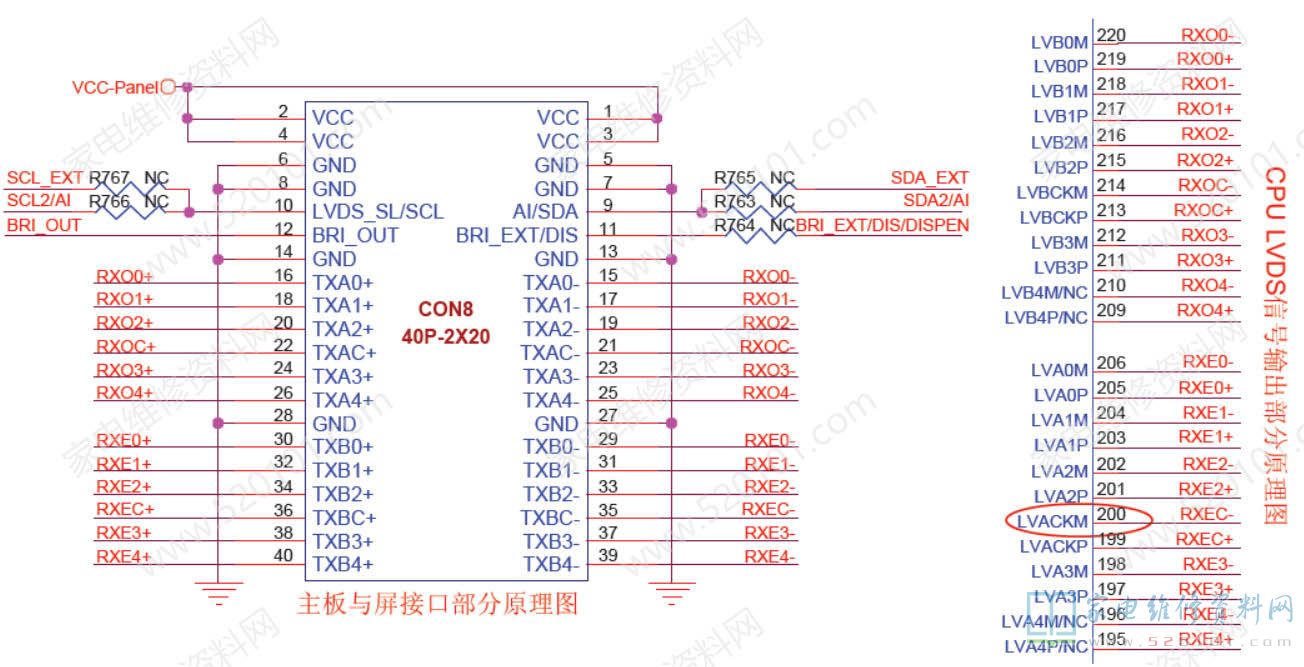

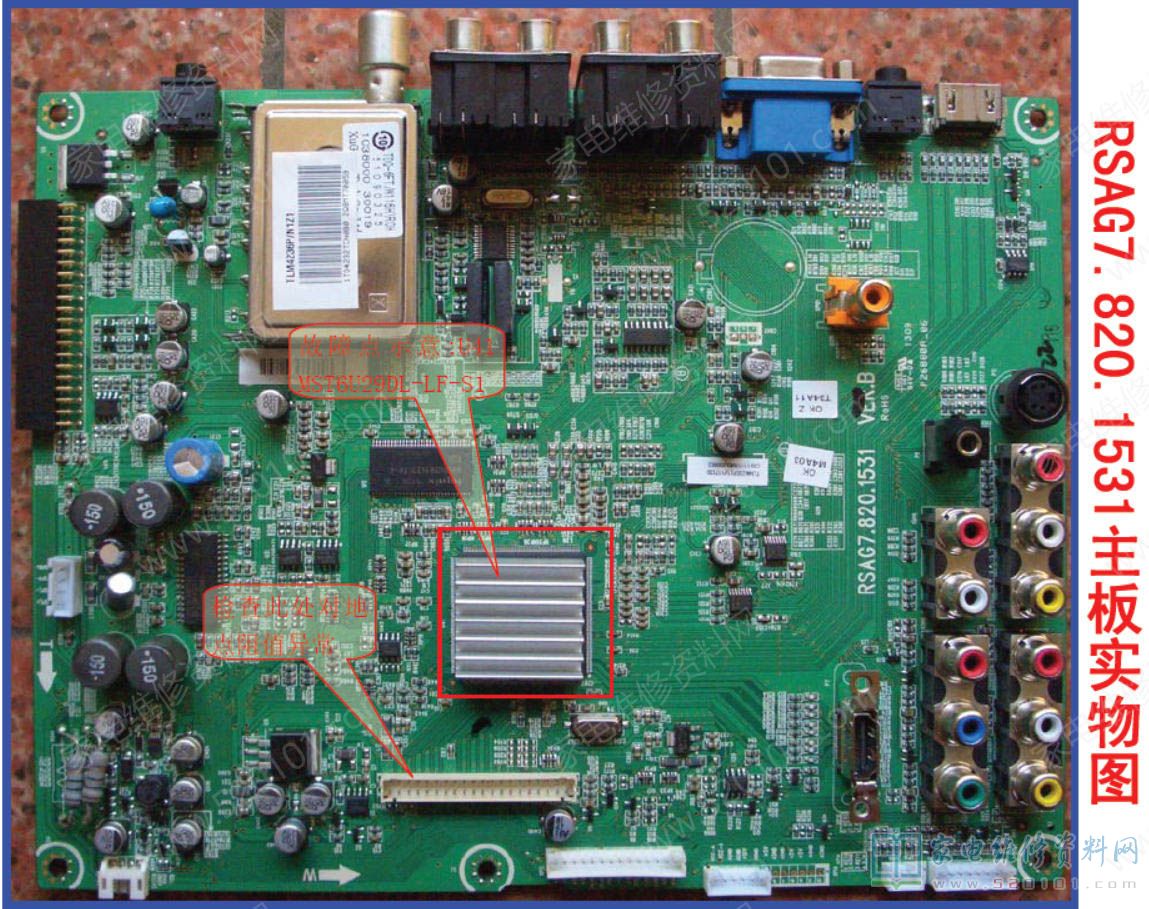

查询图纸此CPU输出的LVDS线号为5通道输出,为迅速判断问题点,在拿下LVDS连接线后测试各路差分信号输出端对地电阻,发现CON8插座第35脚插针,即RXEC-输出端对地电阻为为1.2K,明显偏小，而正常应为1.8K～1.9k，显然问题就是CPU第200脚内部电路损毁引起，更换CPU后问题排除。
剖析其缘由为，LVDS信号是一低摆幅的差分信号，其输出的是一个驱动差分线的电流源，因为其接收端是一高阻抗,因此在其接收端需要加接一匹配电阻来形成差分电压,这个差分电压就是像素数据信号。
因为LVDS发送器一段输出的差分信号异常,所以在接收器端产生的差分信号也会产生异常，因此,也就是这个异常的像素信号在进入逻辑板的格式变换器处置后,形成了错误的屏驱动控制信号,从而致使图像显示时出现此类花屏现象的产生。
