格力卧室系列变频空调主要有睡美人、睡梦宝、睡梦康等系列商品，这类商品均是针对卧室安静、舒适这一特征而设计，具备“四种睡眠模式”、“20分贝超静音”等功能选择，其主板编码、压缩机型号见表1。

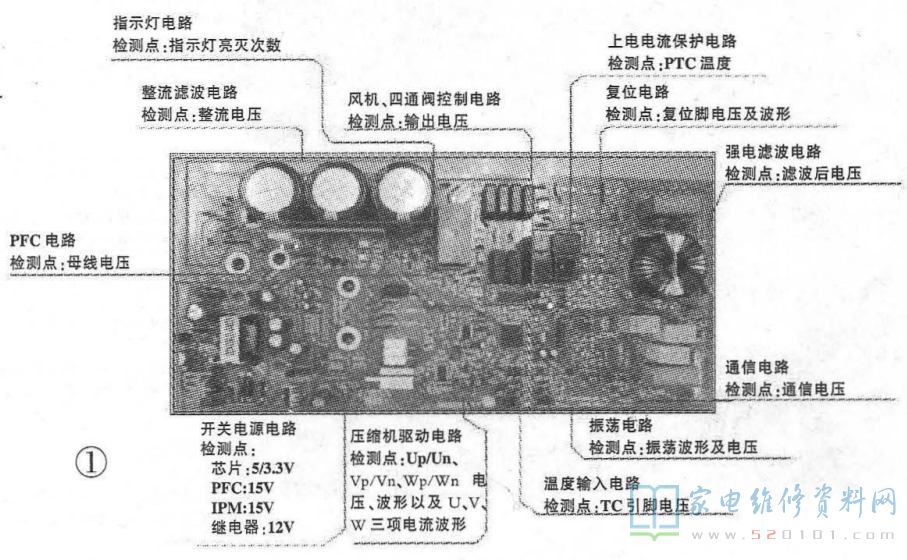

该系列空调的容易见到机型有KFR-23GW/K、A1 -N1、KFR- 26GW/K-N2、KFR-32GW/K-N2、KFR-35GWfNDa-2等，其室外机控制板的各单元电路如图1所示。

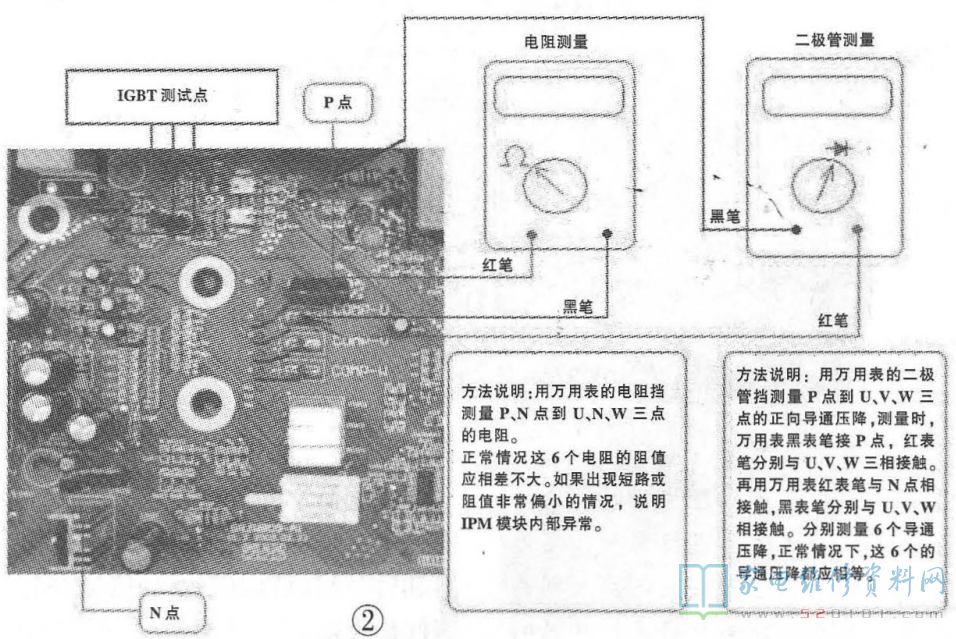

在更换室外机控制板前，需要先进行以下测试，以确认新板基本正常:测试IGBT的三个引脚中任意两脚之间有无短路现象;测试直流母线的P、N端之间有无短路现象;测试U、V、W与P之间，U、V、W与N之间有无短路现象，如图2所示。如在上述测试中有短路，则表明此板不可以上机用。
在实质换板时，连接线不可以碰铜管、四通阀体、压缩机及钣金件锐边，有关走线如图3所示。连线的两端不可以拉得过紧，要留有肯定的长度，以免配线因被拉过紧脱离插片、连接器或感温包套管等。线扎头留长3mm~5mm即可，预防线扎头过长摩擦盖板发出异响。各线的插头需要插到位，严禁虚插、错插、漏插。

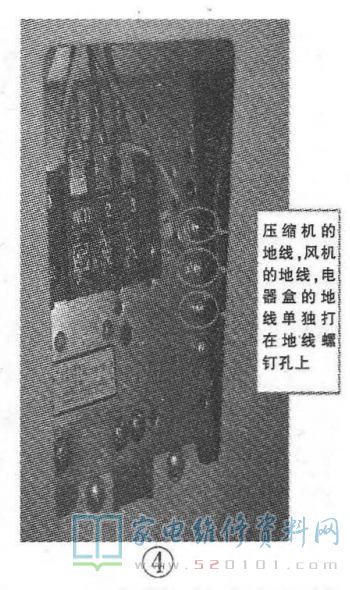

值得一提的是，各机型的具体接线方法以相应机型的线路图为准;各胶圈要齐全，安装要到位;压.缩机线上的磁环用电器盒底部的固线钩固定;压缩机、风机及电器盒的地线须单独拧在地线螺钉孔上，如图4所示，不可以将这条地线拧在同一地线螺钉孔上。
若更换室外机控制板后问题依然，这个时候需检查通讯线、温度传感器、电抗器、风机、压缩机、四通阀等部件是不是正常。
通讯线:检查通讯线与火线、零线是不是接错，或者接线端子有无接触不好的现象。假如通讯线已加长，则需检查接头处接触是不是好。
温度传感器:测量3.3V、15V电压对地电阻值，假如对地短路，则检查各温度传感器是不是存在破损现象，外壳或者温度传感器金属头是不是有打火的痕迹。
电抗器:若更换控制板后依旧出现通讯问题，则可以拔出电抗器的2个接线端子，用万用表的电阻挡测试这两个端子之间的电阻值，一般为零点儿欧姆，若太大，说明电抗器接线端子掉落或者开路。

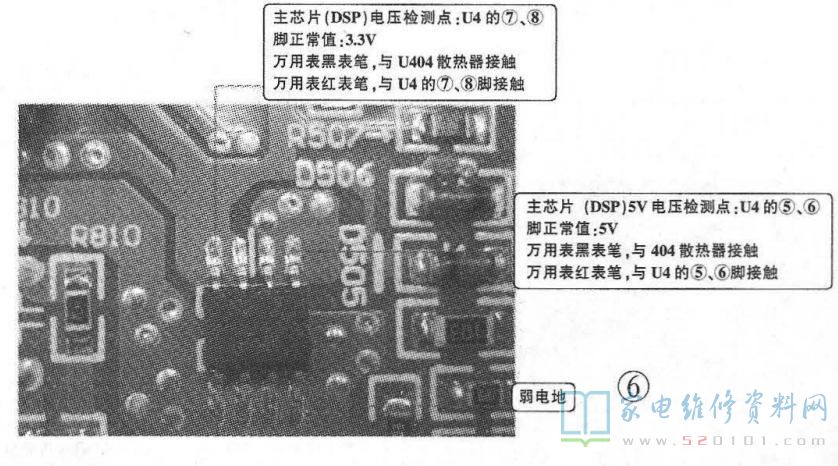

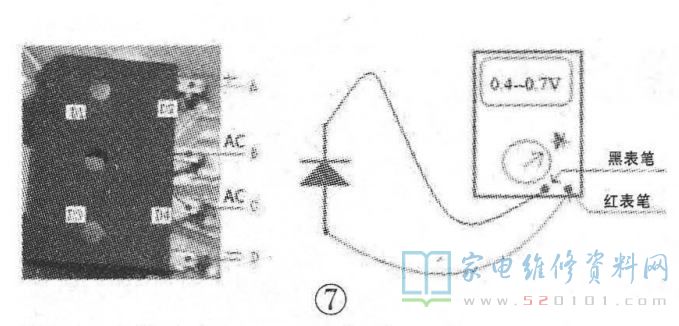

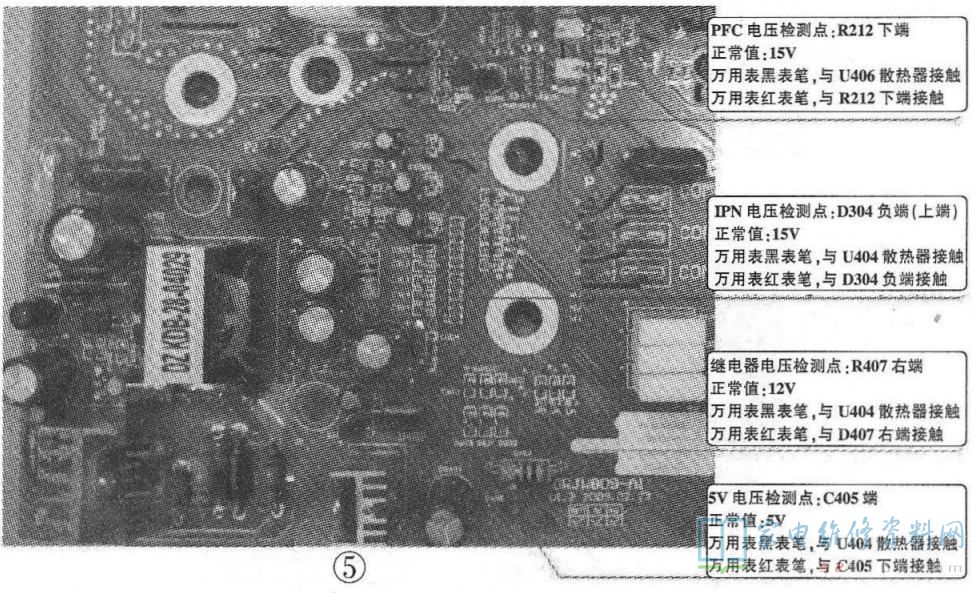

该系列空调的15V、12V和5V电压的测试点如图5所示，5V和3.3V电源的测试点如图6所示，整流桥的测试点如图7所示。
问题现象1:室外风机不运转。剖析检修:该问题的部位在室外风机或控制电路中。值得一提的是，睡美人、睡梦宝系列空调的室外风机为直流风机，而睡梦康系列空调的室外风机为交流风机。
直流风机的测试办法:拔出风机接线插头，测试红线、白线、黄线、蓝线对地的电阻，假如只有几千欧姆或更小可以断定风机损毁，正常值应为几十千欧姆或几百千欧姆。
交流风机的测试办法:拔出风机的红色线、棕色线和黑色线，然后用万用表的电阻挡测试红、棕、黑线之间的电阻，一般为几百欧姆若阻值非常大，则可断定风机坏。
如上述测试正常，则表明室外机控制器有问题。问题现象2:显示问题代码“H5”。剖析检修:该问题代码的意思为IPM保护问题。实修时，可拔下电源插头断电3分钟后重新上电，假如立刻出现问题代码“H5"，则检查压缩机的接线是不是正常，假如接线无误则更换室外机控制器。更换室外机控制器后开机假如仍然立即出现问题代码“H5”，则表明压缩机有问题，需更换压缩机。
假如开机运行一段时间后才出现问题代码“H5”，此时需先查询室外机运行环境是不是正常，如冷凝器是不是脏堵，排风是不是正常等。假如运行环境正常，则检查压缩机接线是不是正常，IPM模块螺钉是不是拧紧，制冷管道有无堵塞现象。如上述检查均正常，则更换室外机控制器。
问题现象3:整机制冷正常，但没办法制热。剖析检修;在制热状况下，用万用表的交流电压挡测量四通阀两条连线之间的电压，测试点为“4V”与“AC-L2"。 假如这两点电压与AC220V相差较大，则说明室外机控制板有问题;假如电压为AC220V，则断开电源，拔掉四通阀的两条连线，用万用表测量四通阀两条引线之间的电阻值，正常阻值为1k~2k之间，假如阻值非常大，则说明四通阀内部线圈存在开路现象，这个时候需更换四通阀。假如四通阀线圈阻值正常，则说明整机系统存在异常。
提示:若整机制热正常但没办法制冷，其问题缘由一般是室外机控制器四通阀继电器K3触点粘连，通过万用表测量就不难判断。
问题现象4:显示问题代码“E6”。剖析检修:该问题代码的意思为通讯问题，这个时候可依据室外机控制板上的三只指示灯的闪烁状况来判断问题部位:
三灯均不亮
第一用万用表的交流电压挡测量室外机电器盒接线板上N1与N3之间的电压，假如电压为0V，则测试室内机侧接线板上电压是不是正常，如不正常，则检查室内机的接线;如正常，则更换室内机控制器。如室内机供电正常，则检查室外机的接线是不是正确，是不是存在接线错误或接线松脱的现象。若上述检查均正常，则更换外机控制器。
三只灯中任意一只或多只灯长亮
该现象一般说明室外机控制器上的主IC没工作，可先更换室外机板试机。
绿灯正常闪烁
先用万用表的直流电压挡测量R501，上端对地的电压，假如电压恒为高电平或者恒为低电平，则说明室外机控制芯片或通讯电路有问题，直接更换室外机控制器即可。

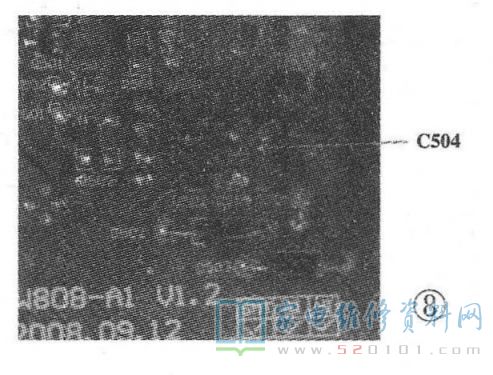

假如电压在0V~3.3V之间，则需要断电后用万用表测量电容C504两端的电阻值，如图8所示，假如阻值为数百千欧姆或更大，则表明室外机控制器没问题，这个时候应更换室内机控制器。假如C504两端阻值为几十千欧姆或者更小，则表明C504漏电。C504为高压瓷片电容，不可以换用普通瓷片电容。
先用万用表直流电压挡测量C503两端的电压，假如电压值在0V~3.3V之间，说明室内机已经发出了信号但室外机没接收到，这个时候可先更换室外机板试机。
假如C503两端的电压恒为高电平或者恒为低电平，则测量室外机接线板上通讯线对零线之间的电压，假如电压在OV ~20V之间跳变，说明室内机有信号发出，但室外机没接收到，这是室外机问题，更换室外机控制板即可。假如电压没波动，则说明室内机没发送信号或通讯线断路，检查通讯线或更换室内机控制器。
提示:该系列空调室外机控制板上的3只指示灯彼此独立，均使用亮1s熄15的闪烁方法，也就是亮1s熄1s表示闪烁一次。当一只灯熄灭时间达3s时，表示上一个计数周期结束;当重新开始亮时，表示下一个计数周期开始。
问题现象5:显示温度传感异常的问题代码。剖析检修:实修时，先依据室内机显示的问题代码找到相应的温度传感器，拔下传感器的连接线后，通过测量传感器的阻值来判断其好坏。假如更换传感器后问题依旧存在，则更换相应的控制板。
